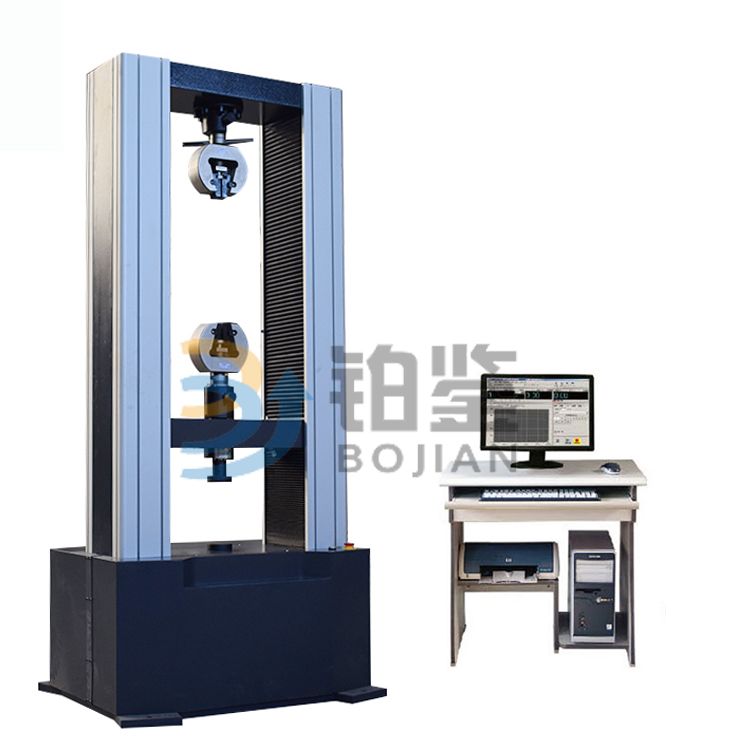

BJDW-G300KN 落地式微機控制電子萬能試驗機
時間:2020-03-21 13:49 點擊:次
機客戶案例.png)
BJDW-G300KN 落地式微機控制電子萬能試驗機是專門針對高等院校、科研院所而設計的新一代微機控制電子萬能試驗機。計算機系統通過全數字控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗，另外配置種類繁多的試驗附具，在金屬、非金屬、復合材料及制品的力學性能試驗方面，具有非常廣闊的應用前景。該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
GB/T 16491-2008 《電子式萬能試驗機》
GB/T 2611-2007《試驗機 通用技術要求》
JB/T 9375-2014《機械式拉力試驗機 技術條件》
GB/T 13634-2008 《單軸試驗機檢驗用標準測力儀的校準》
GB/T 16825.1-2008《靜力單軸試驗機的檢驗 第1部分 拉力和(或)壓力試驗機測力系統的檢驗與校準》
GB/T 22066-2008 《靜力單軸試驗機用計算機數據采集系統的評定》
JB/T 6147-2007 《試驗機包裝、包裝標志、儲運技術要求》
1．試驗力測控系統—采用美國世銓力值傳感器實現對試驗力無慣性測量
最大試驗力： 300kN
GB/T 2611-2007《試驗機 通用技術要求》
JB/T 9375-2014《機械式拉力試驗機 技術條件》
GB/T 13634-2008 《單軸試驗機檢驗用標準測力儀的校準》
GB/T 16825.1-2008《靜力單軸試驗機的檢驗 第1部分 拉力和(或)壓力試驗機測力系統的檢驗與校準》
GB/T 22066-2008 《靜力單軸試驗機用計算機數據采集系統的評定》
JB/T 6147-2007 《試驗機包裝、包裝標志、儲運技術要求》
1．試驗力測控系統—采用美國世銓力值傳感器實現對試驗力無慣性測量
最大試驗力： 300kN
力值分辨力： 1/300000
測力傳感元件： 美國世銓負荷傳感器
試驗力測量誤差： £±0.5%
試驗力測量范圍： 0.4~100%FS
試驗力值顯示：計算機屏幕顯示直讀數
2．變形測量系統—采用引伸計測量試樣標距內變形
引伸計規格： 標距：50mm
量程： 5mm
變形測量誤差： £ ±0.5%FS。
變形測量分辨率： 1/300000。
變形測量范圍： 1~100%FS（連續全量程測量）
變形值顯示：計算機屏幕顯示直接讀數
3．位移測量系統—采用光電編碼器測量位移量
位移測量相對誤差： £ ±0.5%FS
位移測量范圍： 0~999mm
位移測量分辨率： 0.001mm
顯示方式：位移值由計算機屏幕顯示
4．速度控制
① 試驗力
等速率控制： 0.1~100% FS/min
控制范圍： 2~100%FS
等速率控制精度： ±1%設定值
② 變 形
等速率控制： 0.01~100% FS/min
控制范圍： 2~100%FS
等速率控制精度： ±1%設定值
③ 位 移
等速率控制： 0.01~200mm/min
等速率控制精度： ±1%設定值
④恒試驗力、恒變形、恒位移速率控制精度： ±1%設定值
5. 主機及附件
最大試驗力： 300kN
移動橫梁最大行程： 1000mm
電 源： 220V、50Hz、1kw
夾頭夾持方式：楔形夾頭
拉伸裝置夾持范圍（可根據用戶要求）： 板狀0-20mm；棒狀φ5-φ26mm
壓縮裝置： φ100mm
彎曲裝置支撐輥徑：φ30mm
跨度范圍： 80～430mm
引伸計標距及量程： 50/5mm
電源： 220V,50Hz，2.0kW

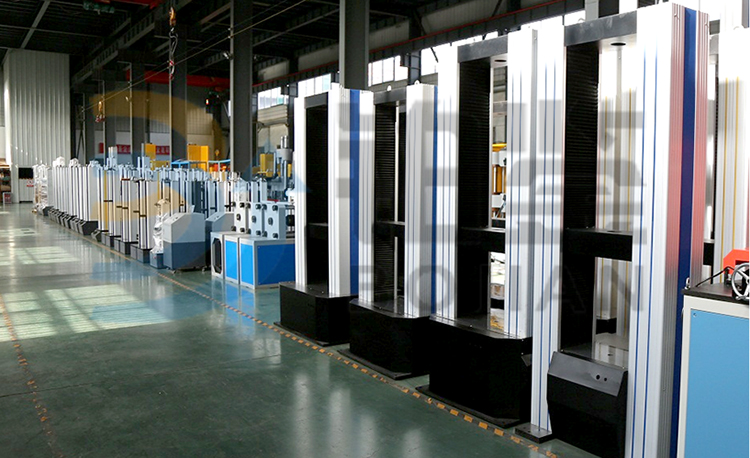

機車間備貨展示圖.jpg)
